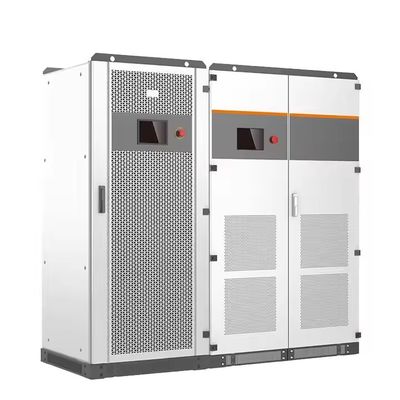

100kW 240V High-Leg Delta Hybride Omvormer - Industriële Microgrid Stroomoplossing

Industriële Stroomconversiesysteem

Deze geavanceerde 100kW hybride omvormer levert betrouwbare driefasige en split-fase stroom voor grootschalige industriële en commerciële toepassingen. Met een unieke 240V high-leg delta configuratie met split-fase output, biedt het ongeëvenaarde flexibiliteit voor faciliteiten die zowel driefasige motoraandrijvingen als 120/240V enkelfasige belastingen vereisen. Met maximaal vier MPPT-trackers die 240kW PV-input en 420-850V batterijcompatibiliteit ondersteunen, vertegenwoordigt dit systeem de cutting edge van industriële stroomconversietechnologie.

Belangrijkste Differentiators ten opzichte van Modellen met Lagere Capaciteit:

1. Verbeterde Stroomcapaciteit: 100kW continu (110kVA piek) output voor zware industriële apparatuur

2. Uitgebreide Zonne-input: Tot vier onafhankelijke MPPT-kanalen voor complexe zonne-arrays

3. Hogere Spanning Batterijondersteuning: 420-850V bereik voor moderne hoogspanningsopslagsystemen

4. Geavanceerde Netinteractie: <20ms overgangstijd tussen netgekoppelde en eilandmodi

Technische Specificaties

Geavanceerde Technische Kenmerken

1. Precisie Spanningconversie

De gepatenteerde faseverschuivingstechnologie van de omvormer genereert schone driefasige 240V stroom en levert tegelijkertijd 120V enkelfasige output. Deze unieke mogelijkheid:

• Elimineert de noodzaak voor externe transformatoren

• Behoudt perfecte fasebalans (±1%)

• Levert <3% THDi voor gevoelige apparatuur

• Heeft <20ms overgangstijd tussen bedrijfsmodi

*Technische Inzichten: Maakt gebruik van DSP-gestuurde IGBT-modules met een schakelfrequentie van 16kHz voor precieze spanningsregeling en snelle respons op belastingsveranderingen.*

2. Intelligente Zonne-energie Oogst

Ons geavanceerde MPPT-systeem zorgt voor maximale energieoogst:

• Tot vier onafhankelijke trackingkanalen

• 250-850V werkbereik

• 1.000V maximale ingangsspanning

• Koudstartmogelijkheid tot 150V

• 99,9% piek tracking-efficiëntie

Prestatiegegevens: Bereikt 98,5% conversie-efficiëntie bij nominale belasting met <0,5s MPPT reactietijd op veranderende stralingsomstandigheden.

3. Industrieel Batterijbeheer

De geavanceerde batterijinterface ondersteunt:

• Meerdere lithiumchemieën (NMC, LFP)

• Configureerbare laadprofielen

• Temperatuurgecompenseerd laden

• 120/180/240kW laadvermogen

• Statusbewaking

*Veiligheidskenmerk: Bevat geïntegreerde DC-vlamboogdetectie, aardfoutbeveiliging en snelle uitschakeling in overeenstemming met NEC 2017/2020.*

Doeltoepassingen

Industriële Productie

• Automobielassemblagefabrieken

• Staalproductiefaciliteiten

• Operaties met zware machines

• Industriële proceslijnen

*Casestudy: Een fabriek in het Midwesten verminderde de energiekosten met 42% na installatie van dit systeem om hun 24/7 productielijn van stroom te voorzien, terwijl de stroomkwaliteit voor gevoelige CNC-apparatuur werd gehandhaafd.*

Commercieel en Institutioneel

• Grote winkelcomplexen

• Ziekenhuiscampussen

• Universiteitsfaciliteiten

• Datacenters

Technisch Voordeel: Parallelle werking maakt naadloze capaciteitsuitbreiding mogelijk naarmate de energiebehoeften groeien, met <5ms synchronisatie tussen eenheden.

Nuts- en Energie-infrastructuur

• Primaire stroombronnen voor microgrids

• Piekbelastingtoepassingen

• Systemen voor hernieuwbare integratie

• Stroomvoorziening voor afgelegen gemeenschappen

Feature Highlight: Ondersteunt geavanceerde netdiensten, waaronder frequentieregeling en spanningsondersteuning met <100ms reactietijd.

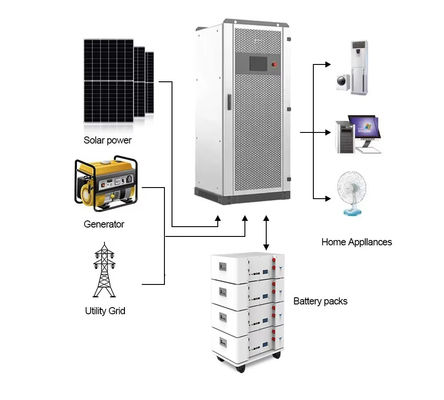

Systeemarchitectuur

Stroomconversie

• Drie-niveau ANPC-topologie

• 98% piek-efficiëntie

• <20ms overschakeltijd

• 100% onbalansbelastingscapaciteit

• 200% kortetermijnoverbelastingscapaciteit

Besturingssysteem

• Dual-core DSP-processor met FPGA-co-verwerking

• Real-time belastingbewaking en -voorspelling

• Voorspellende onderhoudswaarschuwingen

• Externe firmware-updates

• Cybersecurity-bescherming

Beschermingsfuncties

• Uitgebreide overspannings-/onderspanningsbeveiliging

• Overfrequentie-/onderfrequentiebescherming

• Omgekeerde polariteitsbescherming

• Kortsluitbeveiliging

• Aardfoutbewaking

• Vlamboogdetectie

Installatievereisten

Elektrisch

• 400A minimale stroomonderbreker

• 2/0 AWG koperen geleiders minimaal

• Correct aarding systeem (<0,1Ω naar aarde)

• Overspanningsbeveiligingsapparaten (40kA minimaal)

Milieu

• 800mm vrije ruimte voor ventilatie

• Omgevingstemperatuurbewaking

• Stoffilters in gebieden met veel deeltjes

• Verhoogde montage in overstromingsgebieden

• Corrosiebescherming voor kustinstallaties

Certificering & Naleving

Deze industriële omvormer voldoet aan of overtreft:

• UL 1741 SB (Veiligheid)

• IEEE 1547-2018 (Netinterconnectie)

• FCC Part 15 Subpart B (EMC)

• CEI 0-21 (Italiaanse Netcode)

• NEC 2020 Snelle Uitschakeling

• IEC 62109-1/-2

Opmerking: Certificeringsmarkeringen zijn zichtbaar op het productlabel. Controleer altijd de huidige certificeringen bij de fabrikant vóór installatie.

Veelgestelde Vragen

Prestaties

V: Wat is de efficiëntiecurve over verschillende belastingsniveaus?
A: Handhaaft >96% efficiëntie van 30-100% belasting dankzij geavanceerde multi-level conversietopologie.

V: Hoe gaat het om met grote motorstartstromen?
A: 200% overbelastingscapaciteit gedurende 10 seconden kan de meeste industriële motorstarts aan.

Compatibiliteit

V: Welke batterijbeheersystemen worden ondersteund?
A: Native ondersteuning voor Tesla, BYD, LG Chem, CATL, Pylontech via CAN/RS485.

V: Kan het werken met flowbatterijen?
A: Ja, met configureerbare laadprofielen voor vanadium redox en andere flowchemieën.

Installatie

V: Wat is het aanbevolen onderhoudsschema?
A: Halfjaarlijkse inspectie inclusief thermische beeldvorming, firmware-updates en reiniging van het luchtfilter.

V: Hoeveel eenheden kunnen parallel werken?
A: Ondersteunt tot 16 eenheden parallel voor 1,6 MW-systemen met gecentraliseerde besturing.

Waarom deze omvormer kiezen?

1. Industriële Betrouwbaarheid: Componenten van militaire kwaliteit, beoordeeld voor 100.000+ uur MTBF

2. Toekomstbestendig Ontwerp: Software-upgradebaar voor nieuwe functies en protocollen

3. Energie-optimalisatie: Geavanceerde voorspellingsalgoritmen maximaliseren zelfverbruik

4. Verminderde Uitvaltijd: Hot-swappable componenten en voorspellend onderhoud

5. Slimme Monitoring: Cloud-verbonden met real-time analyses en waarschuwingen

6. Wereldwijde Naleving: Voldoet aan internationale normen voor wereldwijde implementatie
