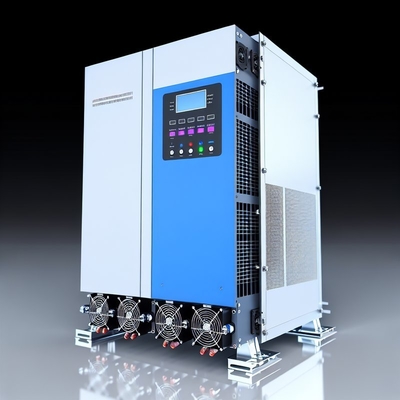

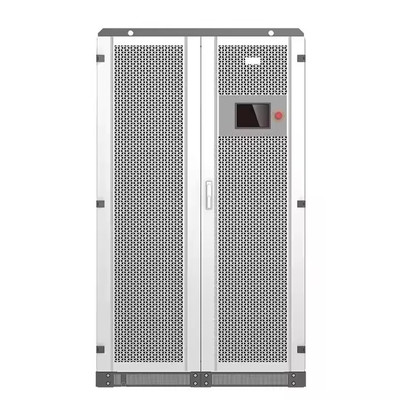

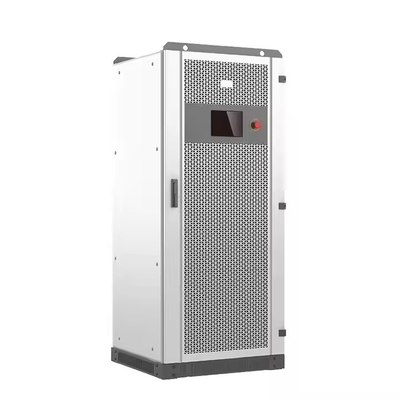

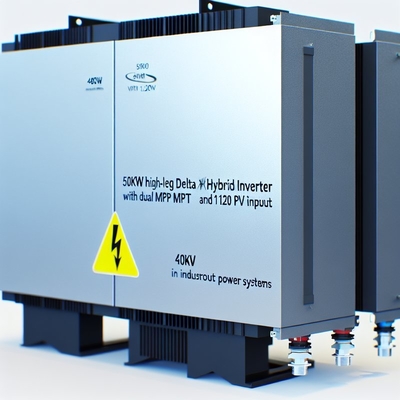

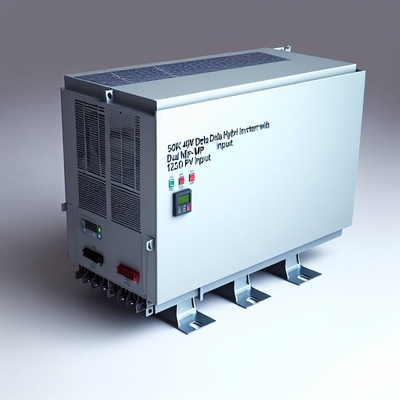

50kW 480V High-Leg Delta Hybrid Inverter - Industrieel vermogen omzetten systeem

1. Productoverzicht

1.1 Industriële energieoplossingen met hoge prestaties

Deze hybride omvormer van 50 kW is een belangrijke vooruitgang in de industriële energie-omzettingstechnologie.speciaal ontworpen om te voldoen aan de veeleisende eisen van middelgrote productiefaciliteiten en commerciële energiesystemenHet apparaat combineert een robuuste driefasige stroomvoorziening met flexibele splitsingsfasen, waardoor het ideaal is voor faciliteiten die zowel 480V industriële apparatuur als 240V eenfaselasten vereisen.

*Technische superioriteit: beschikt over een gepatenteerd fase-balanceringsalgoritme dat de spanningsregulatie binnen ±0,8% handhaaft, zelfs bij 150% overbelasting,het verzekeren van een stabiele werking van gevoelige industriële processen.*

1.2 Belangrijkste onderscheidende kenmerken

1. Verbeterde energiecapaciteit: Levert 50kW continu (55kVA piek) - 66% meer vermogen dan standaard 30kW modellen

2. Geavanceerde zonne-integratieOndersteunt tot 120 kW PV-invoer via twee onafhankelijke MPPT-kanalen

3. Toekomstbestendig ontwerp: 320-850V batterijspanningsbereik voor de volgende generatie hoogspanningsopslagsystemen

4. Industriële betrouwbaarheid: Militaire componenten met een duur van meer dan 100.000 uur MTBF in harde omgevingen

2. Technische specificaties

3. Kerntechnologische kenmerken

3.1 Geavanceerd vermogen omzet systeem

• Drie-niveaus ANPC-topologie
  *Technisch voordeel: Vermindert schakelverliezen met 35% in vergelijking met conventionele tweeniveaus ontwerpen, terwijl < 3% THDi bij volle belasting wordt gehandhaafd.*

• DSP-gecontroleerde spanningsregeling
  Prestatievoordeel: bereikt ±0,8% spanningsnauwkeurigheid met <20 ms reactietijd op belastingveranderingen via 16 kHz PWM-switching.

3.2 Intelligent energiebeheer

• Dual Independent MPPT-kanalen
  *Systeemvoordeel: Elk kanaal werkt met 99,8% tracking efficiëntie met behulp van geoptimaliseerde perturb-and-observe-algoritme, waardoor mismatch verliezen met maximaal 40% in ongelijkmatig beschaduwde arrays worden verminderd.*

• Breed werkspanningsbereik
  *Technische opmerking: 250-850V MPPT-bereik met capaciteit voor koude start bij 150V, ondersteunt 18-22 PV-modules in serie (1,200V spanningsoverspanning).*

3.3 Integratie van het batterijsysteem

• Hoogspanningsbatterijondersteuning
  *Technisch voordeel: directe integratie met batterijsystemen van 320-850 V maakt het niet meer nodig om extra gelijkstroomconverters te gebruiken, waardoor de efficiëntie van de heen- en terugreis met 2-3% wordt verbeterd.*

• Adaptieve oplaadalgoritmen
  * Feature: 4-stage slim opladen (bulk/absorptie/float/equalization) met temperatuurcompensatie en monitoring van de gezondheidstoestand.*

4. Toepassingsscenario's

4.1 Industriële verwerking

• Productielijnen voor de automobielindustrie
  Case Study: Succesvol ingezet in Tier 1-autoplanten voor het aansturen van robot-lasstations met behoud van < 1% THDu voor gevoelige besturingssystemen.

• Vervaardiging van metaal
  *Technisch voordeel: kan 200% kortetermijnoverbelastingen verwerken tijdens de werking van de plasmasnijder zonder spanningsverlaging.*

4.2 Commerciële energiesystemen

• Hospitaal-energiesystemen
  Critische eigenschap: < 20 ms overdrachtstijd tussen het net en de batterij voldoet aan de NFPA 110-vereisten voor essentiële elektrische systemen.

• Backup van het datacentrum
  Betrouwbaarheid: 99,999% uptime bereikt door redundante parallelle configuraties.

5Installatie en onderhoud

5.1 Elektriciteitsvereisten

• Invoer-/uitvoerbescherming
  Vereiste: een schakelaar van minimaal 100A met klasse II-overspanningsbeschermingsinrichtingen aan beide zijden van de wisselstroom en gelijkstroom (40kA minimaal vermogen).

• Aardingsysteem
  Critisch: < 0,1Ω grondweerstand met een koperen geleider van 25 mm2 met afzonderlijke grondapparatuur.

5.2 Omgevingsoverwegingen

• Verklaringsvereisten
  Veiligheid: minimale afstand van 400 mm aan alle kanten voor een goede ventilatie en toegang voor onderhoud.

• Werkomstandigheden
  * Robuust ontwerp: geschikt voor werking bij -30 °C tot 55 °C met automatische afkoeling boven 45 °C omgeving.*

6. Naleving en certificering

6.1 Veiligheidsnormen

• UL 1741 SB
  *Certificatiedetail: omvat uitgebreide testen van isolatiebarrières (3kV AC/5kV DC) en systemen voor het detecteren van boogfouten.*

• IEEE 1547-2018
  *Gridcompliance: kenmerken <2s bescherming tegen eilandvorming met frequentie doorrijden.*

6.2 Regionale goedkeuringen

• CE-markering
  *Naleving: voldoet aan de veiligheidsnormen van EN 62109-1/-2 en aan de EMC-vereisten van EN 61000-6.*

• NEC 2020
  Veiligheid: Voldoet aan de vereisten voor snelle afsluiting van fotovoltaïsche systemen.

7. Vaak gestelde vragen

7.1 Prestaties

V: Wat is de efficiëntiecurve over verschillende belastingniveaus?
*A: behoudt >96% efficiëntie bij 30-100% belasting dankzij geavanceerde multilevelconversie topologie, met 98,2% piek efficiëntie bij 80% belasting.*

V: Hoe kan het grote inductieve belastingen aan?
A: 150% overbelastingscapaciteit gedurende 10 seconden verwerkt de meeste motorstarts, met <5% spanningsdaling tijdens 200% overspanningsgebeurtenissen.

7.2 Verenigbaarheid

V: Welke batterijbeheerprotocollen worden ondersteund?
*A: Native ondersteuning voor CAN 2.0B (BYD/Pylontech), RS485 (Tesla/LG Chem) en Modbus TCP voor SCADA-integratie.*

V: Kan het interface met dieselgeneratoren?
A: Ja, voorzien van automatische start/stop van de generator met lading-afhankelijke opritregeling om de brandstofverbruik te optimaliseren.

8Waarom deze omvormer kiezen?

1. Industriële betrouwbaarheid
   *Military-spec componenten met 100.000+ uur MTBF rating*

2. Toekomstbestendige architectuur
   Software-upgradable voor nieuwe functies en rastercodes

3. Energie-optimalisatie
   Geavanceerde voorspellende algoritmen maximaliseren zelfconsumptie

4. Wereldwijde naleving
   Voldoet aan internationale normen voor wereldwijde inzet
